最後のおまけです。ここではある程度電気のことが分かっている方向けに書きます。
テックよしき特製ケーブルは実はたいしたものではないのですが、なにせ市販されていないので、自分で作るしかなかっただけなのです。ちょっと電気回路がわかって、はんだごてが使える方なら自作できちゃいます。ここでは作り方をご紹介します！

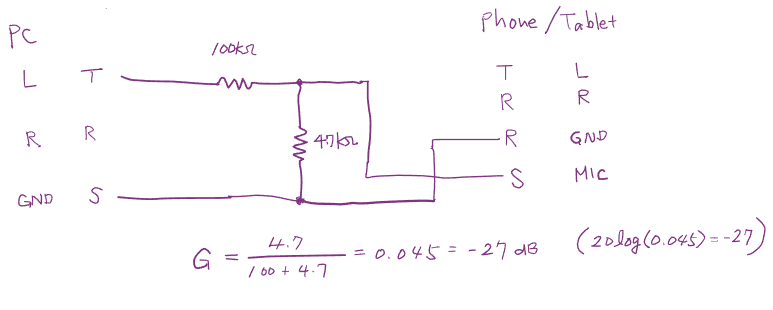

まずはいきなりですが、回路図はこちらです。手書きですみません（笑） CADを使うほどの回路でもないので手書きしました。
3.5㎜オーディオの仕様をご存じでしたら、記号の意味はお分かりかと思いますが、一応書いておきますと。
L：Leftの意味 ステレオのL信号、R：Rightの意味 ステレオのR信号、GND：Ground（接地）
GはGain（利得）の意味です。
左側がTRS(3極）で右がTRRS（4極）です。
TRRSについてはこの図をご覧ください。
接続としては、T（L信号）にPCからの音声信号が流れてくるので、これをTRRSのS（MIC)に渡してやればいいのですが、そのまま渡すとレベルが高すぎるので、抵抗分割しています。PCの音声出力は約１Vppで、MIC入力では約５０ｍVppくらいが妥当かと思います。といういうことは必要なGain（利得）は
50ｍＶ/1000mV=0.05 ＝ -26 dB
になります。これで抵抗分割比は決定できます。
しかし、実際の抵抗の値を決めるにはもう１つ考慮すべき事情があります。それはスマホ、タブレットに外部マイクは接続したと認識させる抵抗値に設定することです。いくつかの手持ちのデバイスで測定していたところ、MICとGND間の抵抗値が1.5k Ω以上になると外部マイクを認識するようになりました。また手持ちのマイクの入力DC抵抗を測ると2.2kΩでした。ということで、2.2ｋΩ以上ならいけそうです。あいにく手持ちに2.2kΩがなかったので（笑）4.7kΩを採用し、分割比から逆算して、直列抵抗を100kΩとしました。
仮にケーブルが1.5kΩ以下の抵抗値だと、4極（スピーカー＋マイク）ではなく、3極（スピーカーのみ）が接続されたと判定します。つまりマイクは、内臓マイクを使うということになります。3極のピンの構造が4極のGNDとMICがショートした格好になっているからこのような判定に使えるわけです。同じ3.5㎜のプラグとジャックで3極と4極を両立させるためにこんな小細工しているわけです。よくできている仕組みですが、この仕組みのおかげで、ケーブルを挿してもマイクを認識してくれない！と言う問題も起こるわけです。まあしょうがないですが。まとめるとこんな表になります。
| 接続状態 | R-Ｓ（GND-MIC）間の抵抗値 | スピーカー | マイク |
| ケーブル未接続 | オープン ∞ | 内部 | 内部 |
| 3極ケーブル接続（ヘッドホン、スピーカーなど） | ショート 0Ω | 外部 | 内部 |
| 4極ケーブル接続（マイク付きイヤホンなど） | 1.5kΩ以上∞未満 | 外部 | 外部 |
さて、ほんとに自分で作ってみたい！と言う方向けに製作に関する情報も載せておきます。
まずは部品を買いましょう！電気部品を買うなら、「秋月電子通商」が一番です。秋葉原にあるお店ですが、通販も充実しています。たいていの部品はここで揃います。
今回のケーブル作成に必要な部品リストはこちらです
| 部品 | URL | 備考 |
| 3.5㎜ 4極プラグ | 3.5mm4極ミニプラグ MP-435: ケーブル・コネクター 秋月電子通商-電子部品・ネット通販 | |
| 3.5㎜ ステレオケーブル | 3.5mmステレオミニプラグオーディオケーブル 金メッキ スリム 0.5m(50cm): ケーブル・コネクター 秋月電子通商-電子部品・ネット通販 | 途中を切断して使います。 |
| 抵抗 4.7kΩ | カーボン抵抗(炭素皮膜抵抗) 1/6W4.7kΩ: 受動部品 秋月電子通商-電子部品・ネット通販 | 通常100本単位で売ってます。 |
| 抵抗 100kΩ | カーボン抵抗(炭素皮膜抵抗) 1/6W100kΩ: 受動部品 秋月電子通商-電子部品・ネット通販 | 通常100本単位で売ってます。 |
| 収縮チューブ | 熱収縮チューブ(スミチューブC 黒) Φ3×0.2×1m: 工具・工作用品 秋月電子通商-電子部品・ネット通販 | カッコよく制作するには収縮チューブがあるといいです。 |
自作するには工具が必要になります。最初にそろえておくといい工具のリストはこちらです。
なくてもいいですが、あると便利なものはこちらです。
| マルチテスター | デジタルマルチメーター(テスター) M-830B マニュアルレンジ: 計測器・センサー・ロガー 秋月電子通商-電子部品・ネット通販 | 配線がちゃんとつながっているかどうか？とかを確認したりいろんなことに使える測定器です。電気工作をするなら1台持っておきたいです。 |
| デジタルオシロスコープ | DHO804(12bit)_RIGOL_ | 音声信号を目で見ることができる測定器です。かなり高価なので、ぜひとは言いませんが、本気で電気工作するなら欲しいかも？笑 |
実際の作り方を写真と文字で説明するのは至難の業なので、作成手順を動画にしてアップする予定です。しばらくお待ちください<(_ _)>
